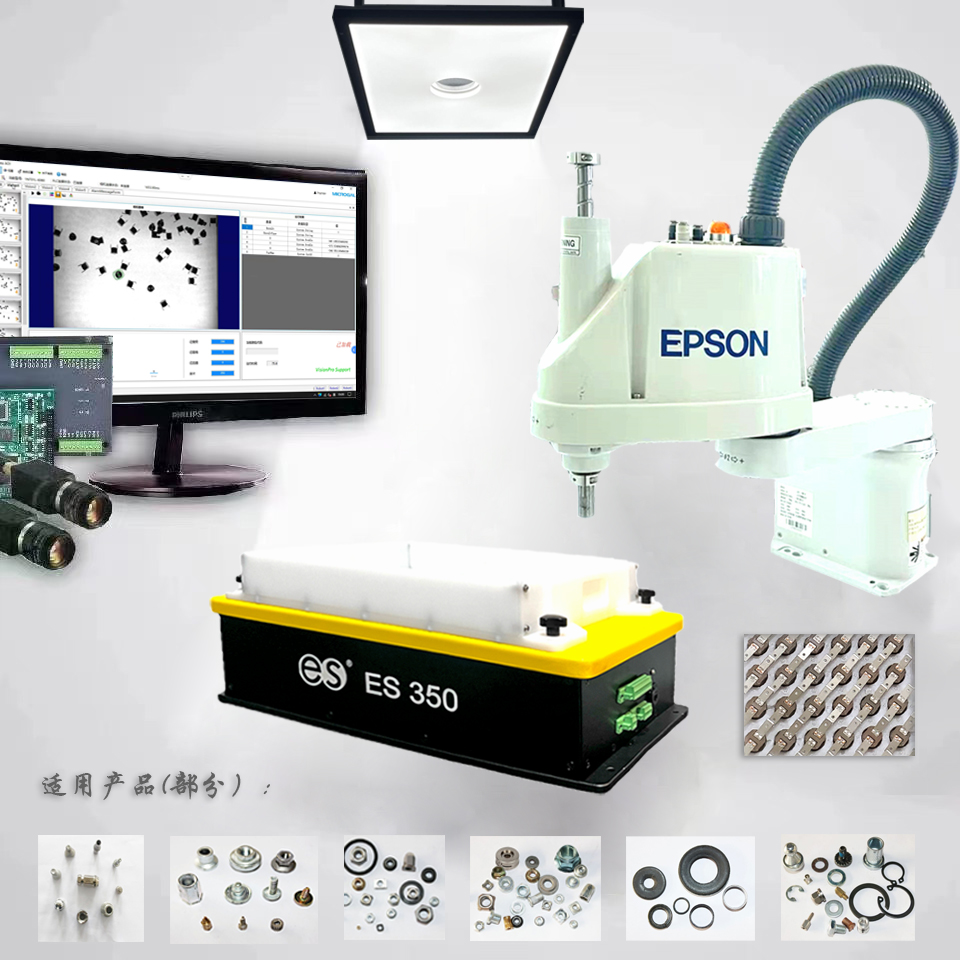

一个完整的工业视觉系统包括三个方面即：机器、视觉和系统。机器负责机械的运动和控制；视觉通过光源、工业镜头、工业相机、图像采集卡等来实现；系统主要是指软件，也可理解为整套的机器视觉设备。是不是觉得这流程好熟悉？没错，这就是人的眼睛，手脚，大脑的翻版呀；眼睛看到，然后传输给大脑，大脑分析做出处理再传输给手脚，结尾手脚做出相应的动作。

1.机器视觉光源

光源作为机器视觉系统输入的重要部件，它的好坏直接影响输入数据的质量和应用效果。由于没有通用的机器视觉光源设备，所以针对每个特定的应用实例，要选择相应的视觉光源，以达到比较好效果。常见的光源有：LED环形光源、低角度光源、背光源、条形光源、同轴光源、冷光源、点光源、线型光源、平行光源等。

2.工业镜头

镜头在机器视觉系统中主要负责光束调制，并完成信号传递。镜头类型包括：标准、远心、广角、近摄和远摄等，选择依据一般是根据相机接口、拍摄物距、拍摄范围、CCD尺寸、畸变允许范围、放大率、焦距和光圈等。

3.工业相机

工业相机在机器视觉系统中 本质功能就是将光信号转变为电信号，与普通相机相比，它具有更高的传输力、抗干扰力以及稳定的成像能力。

按照不同标准可有多种分类：按输出信号方式，可分为模拟工业相机和数字工业相机；按芯片类型不同，可分CCD工业相机和CMOS工业相机，这种分类方式 为常见。

4.图像采集卡

图像采集卡虽然只是完整机器视觉系统的一个部件，但它同样非常重要，直接决定了摄像头的接口：黑白、彩色、模拟、数字等。比较典型的有PCI采集卡、1394采集卡、VGA采集卡和GigE千兆网采集卡。这些采集卡中有的内置多路开关，可以连接多个摄像机，同时抓拍多路信息。

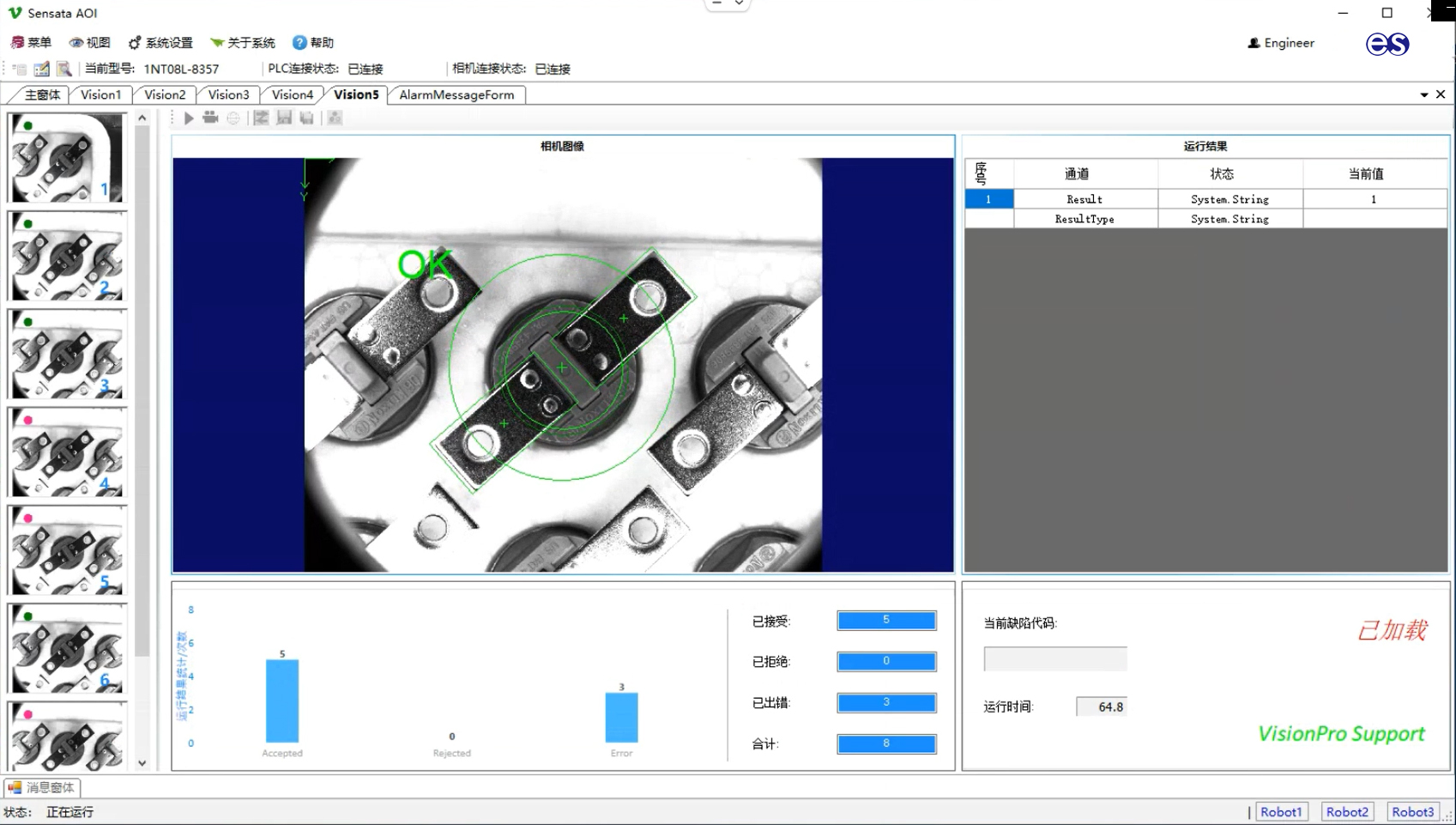

5.机器视觉软件

机器视觉软件是机器视觉系统中自动化处理的关键部件，根据具体应用需求，对软件包进行二次开发，可自动完成对图像采集、显示、存储和处理。在选购机器视觉软件时，一定要注意开发硬件环境、开发操作系统、开发语言等，确保软件运行稳定，方便二次开发。
